ML型脹緊套

通過旋轉螺?使外錐度環軸向移動，內外環錐?在徑向?向?成兩個壓緊?，軸和輪轂間在兩個徑向壓?作?下?成摩擦?，使軸、輪轂和脹緊套緊密結合在?起。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式

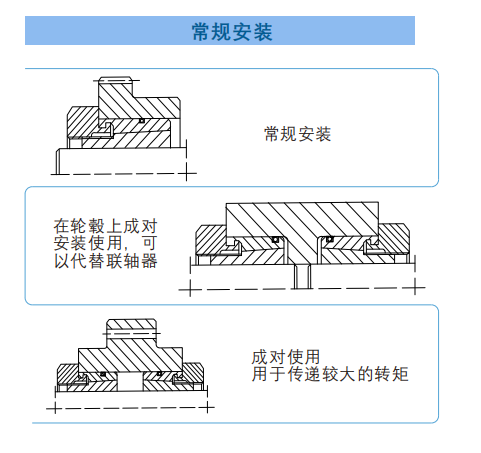

組裝例
選型要素

根據需要，最?型號可到10mm。

沒有復雜的配合，占?空間?。

兩錐?間的?鎖功能和摩擦?強，?須擔?振動使得脹緊套松動。

?動定?，不需要額外附加設備來確保軸和輪轂的同軸度，擰緊螺?即可安裝完成；反向旋轉螺?使螺?松開，內外環即可分離，拆卸也很容易。

Φ5-Φ75(mm)

額定傳動扭矩：0.012-25kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

對應國際型號：Z21

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

上圖為ML型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸				額定負荷		對軸壓力	對轂壓力	螺釘擰緊力矩	參考重量
脹緊套型號	L	L1	L2	W	轉矩	軸向力	對軸壓力	對轂壓力	螺釘擰緊力矩
Φd×ΦD	L	L1	L2	W	Mt	Ft	Ps	Ph	Ma
mm	mm	mm	mm	mm	kN·m	kN	Mpa	Mpa	N·m	kg
PL5x16ML	15	10	5	17	0.007	2.65	314	45	9.1	0.020
PL6x16ML	15	10	5	17	0.008	2.65	297	45	9.1	0.019
PL7x21ML	21	14	7	22	0.015	6.57	295	60	19.9	0.049
PL8x21ML	21	14	7	22	0.018	6.57	270	60	19.9	0.047
PL9x21ML	21	14	7	22	0.020	6.57	245	60	19.9	0.045
PL10x24ML	22	14	8	24	0.026	8.43	285	68	25.5	0.061
PL11x24ML	22	14	8	24	0.028	8.43	255	68	25.5	0.058
PL12x24ML	22	14	8	24	0.031	8.43	235	68	25.5	0.055
PL14x31ML	27	17	10	32	0.083	16.10	295	81	80.0	0.130
PL15x31ML	27	17	10	32	0.090	16.10	270	81	80.0	0.130
PL16x31ML	27	17	10	32	0.096	16.10	250	81	80.0	0.120
PL17x36ML	33	21	12	36	0.145	22.80	235	80	136.0	0.200
PL18x36ML	33	21	12	36	0.155	22.80	295	80	136.0	0.190
PL19x36ML	33	21	12	36	0.163	22.80	290	80	136.0	0.190
PL20x41ML	35	23	12	41	0.245	24.90	270	71	230.0	0.270
PL22x41ML	35	23	12	41	0.274	24.90	260	71	230.0	0.250
PL24x41ML	35	23	12	41	0.294	24.90	270	71	230.0	0.230
PL25x46ML	37	25	12	46	0.365	30.10	245	70	300.0	0.330
PL28x46ML	37	25	12	46	0.408	30.10	260	70	300.0	0.300
PL30x50ML	41	28	13	50	0.446	30.10	250	66	330.0	0.410
PL32x50ML	41	28	13	50	0.475	30.10	280	66	330.0	0.370

型號表示例

PL	30	×	50	ML
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）ML型脹緊套

安裝與拆卸

安裝脹緊聯結套

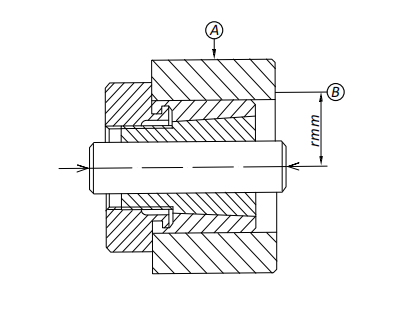

正確安裝后，應按下圖檢驗軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸時，將全部壓緊螺釘松開并取下，把拆卸螺釘擰?相應的拆卸螺紋孔內??擰緊，即可將軸和輪轂上的脹緊聯結套松動并拆卸下來。
