GEL梅花聯軸器

GEL梅花聯軸器是由多個零部件組成，中間體用螺釘連接起來，使得整體更為穩固，除開彈性體，整體材質為45號鋼。鋼制強度高、自重輕、整體剛度好、抵抗變形能力強。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
設計特點

在由多個零部件組成，中間體用螺釘連接起來，使得整體更為穩固。

整體材質為45號鋼。鋼制強度高、自重輕、整體剛度好、抵抗變形能力強。

梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。

聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，聯軸器應在良好的潤滑并有外殼的條件下工作。

在安裝聯軸器之前，需要檢查聯軸器的外觀是否有損壞、裂紋、變形等缺陷，同時檢查聯軸器的尺寸是否符合要求。

將聯軸器的兩個軸孔分別對準主動軸和從動軸的軸端，確保軸孔與軸的中心線重合。

聯軸器安裝完成后，需要調整聯軸器的間隙，使其符合設備的要求。

在設備啟動前，需要進行試運行，檢查聯軸器的運行情況是否正常。在試運行過程中，要注意觀察聯軸器是否有異常振動、噪音、發熱等現象，如果發現問題，需要及時停機檢查并排除故障。

聯軸器如不恰當安裝使用會造成故障。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗，所以在價格方面比機加工要低很多，但是鑄件的性能不是很好。

一些重要的場合下還是最好不要采用，并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙（爪齒脫落）。

良好的減振能力可以降低設備運行時的噪音和振動，提高設備的穩定性和可靠性，為操作人員提供更加舒適的工作環境。

采用雙節式結構，安裝時不必進行費時的軸對中校準。

在動力傳輸過程中能夠有效地緩沖沖擊和振動，減少對相關部件的損害。無需進行維護則為用戶帶來了極大的便利，節省了時間和成本。

技術參數

點擊圖片放大

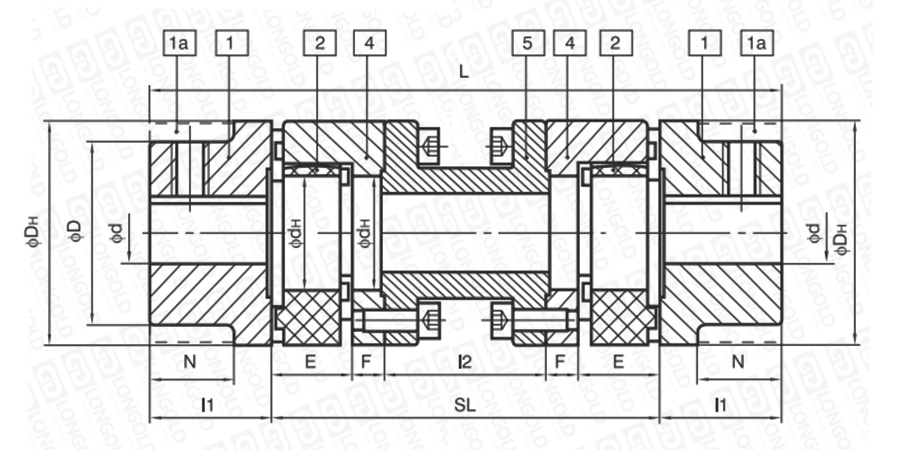

■聯軸器結構詳見如上圖

上圖為GEL梅花聯軸器鋼制的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

型號	基本尺寸									當n=1500rpm時 最大允許偏差			額定轉矩		最高轉速	轉動 慣量	重量	PDF圖紙	DXF圖紙
	SL	l1	E	F	l2	L	dH	其它尺寸參見GE型聯軸器	徑向	角向	軸向	SHA92	SHA96		最高轉速	轉動 慣量	重量
	mm	mm	mm	mm	mm	mm	mm		mm	角向	mm	mm	N·m	N·m	rpm	kg·cm2	kg
LDGEL-24	100	30	18	8	SL-2(E+F）	SL+60	55		27	1.4	1°	1.4	35	60	2650	0.93	0.34	請咨詢	請咨詢
LDGEL-28	100	35	20	10		SL+70	65		30	1.4		1.5	95	160	2125	1.71	0.41
LDGEL-38	140	45	24	10		SL+90	80		38	2.0		1.8	190	325	1775	5.02	0.89
LDGEL-42	140	50	26	12		SL+100	95		46	2.0		2.0	265	450	1500	10.37	1.30
LDGEL-48	140	56	28	12		SL+112	105		51	2.0		2.1	310	525	1400	14.94	1.42
LDGEL-55	180	65	30	16		SL+130	120		60	2.6		2.2	410	685	1180	35.84	2.54
LDGEL-55	250	65	30	16		SL+130	120		60	3.8		2.2	410	685	1180	45.63	3.92
LDGEL-65	250	75	35	16		SL+150	135		68	3.8		2.6	625	940	1050	71.44	4.34
LDGEL-75	250	85	40	19		SL+170	160		80	3.7		3.0	1280	1920	890	147.35	6.12
LDGEL-90	250	100	45	20		SL+200	200		100	3.6		3.4	2400	3600	700	437.35	11.23

■安裝螺釘?shù)燃?jí)：12.9級

產品型號	GEL-24	GEL-28	GEL-38	GEL-42	GEL-48	GEL-55	GEL-65	GEL-75	GEL-90
螺頂規格	M5	M6	M8	M8	M8	M10	M10	M12	M16
螺釘個數	16	16	16	24	24	16	24	30	30
螺釘扭矩(N·m)	10	17	41	41	41	83	83	145	355

型號表示例

LD		GEL	-	42
		（1）		（2）

（1）GEL梅花聯軸器

（2）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
