帶側置滾子雙倍節距鏈 SS規格

帶側置滾子雙倍節距鏈SS規格加長了不銹鋼雙倍節距鏈條的銷軸，在其上安裝了可自由旋轉的側置滾子。S滾子為不銹鋼滾子，僅R滾子為可選擇鋼制滾子或者工程塑料滾子。

應用領域

機械工程

產品手冊索取

產品特點

鏈條本體規格
結構
側置滾子安裝位置
配用鏈輪
潤滑方式

鋼制滾子
全零部件都為鋼制的熱處理硬化品。
可使用溫度范圍： -10°C～150°C。
需要加油。

塑料R滾子（工程塑料制）
輕量（對鋼制相比降低30%）、低噪音（對鋼制相比降低5～7dB）。
行進阻力，對鋼制相比降低30%。
使用溫度范圍：-10℃-80℃。
銷軸和套筒之間需要加油。工程塑料制滾子的顏色為白色。

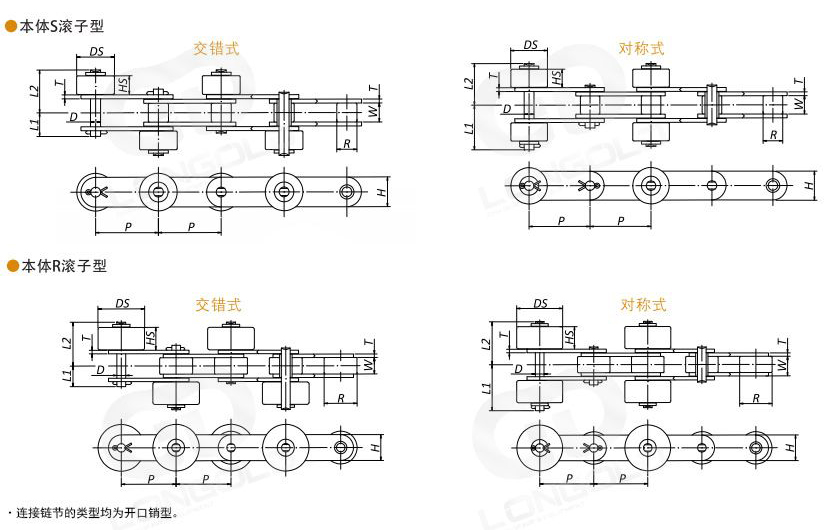

交錯型安裝時		對稱型安裝時

圖示為按交錯型每一個鏈節安裝側置滾輪例。交錯型每個鏈節帶側置滾子時，安裝塑料制動滾輪，以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。		圖是按對稱形每?jī)蓚€(gè)鏈節帶一個側置滾輪的例子。對稱形每?jī)蓚€(gè)鏈節帶側置滾輪時，安裝塑料制動滾輪，以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。

鏈輪遵從ANSI/ASME標準。

所有帶側置滾子雙倍節距鏈均可使用雙倍節距用鏈輪。

如使用標準A系列傳動鏈輪，僅限S滾子鏈條且鏈輪齒數為30齒以上。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■側置塑料滾子產品尺寸表

鏈條尺寸&類型	滾子類型	節距	滾子直徑	內節內寬	鏈板		銷軸				側置滾輪		參考重量
塑料側置滾子		P	R	W	T	寬H	D	L1	L2	L3	DS	HS	參考重量
SS規格		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD2040S-SS-SRP	S	25.4	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8	請咨詢
LD2050S-SS-SRP		31.75	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD2060S-SS-SRP-H		38.1	11.91	12.7	3.2	17.2	5.96	16.95	29.65	32.05	22.23	12.6
LD2080S-SS-SRP-H		50.8	15.88	15.88	4	23	7.94	20.95	36.65	39.65	28.58	15.8
LD2100S-SS-SRP-H		63.5	19.05	19.05	5	28.6	9.54	24.9	45.1	47.8	39.69	19
LD2040R-SS-SRP	R	25.4	15.88	7.95	1.5	12	3.97	9.65	23.1	24.5	23	13
LD2050R-SS-SRP		31.75	19.05	9.53	2	15	5.09	11.9	25.3	27	27	13
LD2060R-SS-SRP-H		38.1	22.23	12.7	3.2	17.2	5.96	16.95	29.65	32.05	30	12.6

■側置鋼制滾子產品尺寸表

鏈條尺寸&類型	滾子類型	節距	滾子直徑	內節內寬	鏈板		銷軸				側置滾輪		參考重量
鋼制側置滾子		P	R	W	T	寬H	D	L1	L2	L3	DS	HS	參考重量
SS規格		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD2040S-SS-SR	S	25.4	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8（7.2）	請咨詢
LD2050S-SS-SR		31.75	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4（8.7）
LD2060S-SS-SR-H		38.1	11.91	12.7	3.2	17.2	5.96	16.95	29.65	32.05	22.23	12.6（11.7）
LD2080S-SS-SR-H		50.8	15.88	15.88	4	23	7.94	20.95	36.65	39.65	28.58	15.8（14.9）
LD2100S-SS-SR-H		63.5	19.05	19.05	5	28.6	9.54	24.9	45.1	47.8	39.69	19
LD2040R-SS-SR	R	25.4	15.88	7.95	1.5	12	3.97	9.65	23.1	24.5	23	13.0（7.2）
LD2050R-SS-SR		31.75	19.05	9.53	2	15	5.09	11.9	25.3	27	27	13.0（8.7）
LD2060R-SS-SR-H		38.1	22.23	12.7	3.2	17.2	5.96	16.95	29.65	32.05	30	12.6（11.7）

注：

1.（）內的數值為免加油滾子數值。

2. 本體鏈條為R滾子時，L1、L2、L3的數值請咨詢本公司。

3.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

C2040

SRP

（1）

（2）

（3）

（4）

（5）

（6）

（1）鏈條尺寸

（2）鏈條本體的滾子類型：S=S滾子，R=R滾子，RP=塑料R滾子

（3）鏈條本體的規格：SS=304不銹鋼規格

（4）側置滾子的安裝間隔：2L=2個鏈節

（5）側置滾子的種類：SRP=塑料滾子，SR=鋼制滾子，SRLM=免加油滾子，SRPE=導電滾子，SRPKV=KV滾子

（6）側置滾子安裝位置：T：交錯式，H：對稱式

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。

側置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
