鏈條本體全部零件為鋼制的熱處理硬化品。
可使用溫度范圍：-10℃-150℃。
需要加油。
可背彎，便于返回側的布局。
帶側置滾子，有助于輸送機的緊湊化。
由于可附帶很多側置滾子，也適用于在側置滾子上直接裝載小型輸送物的輸送機。

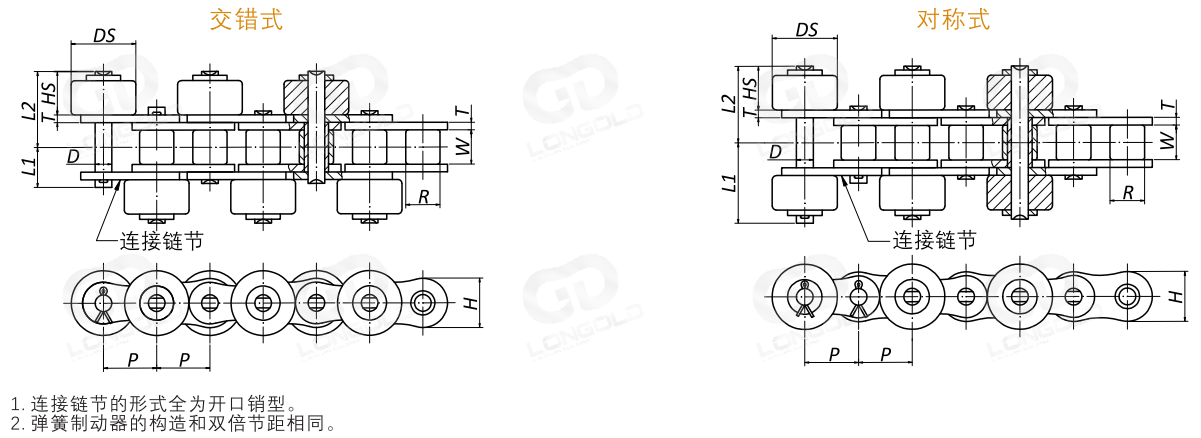

| 交錯型安裝時 |
|
對稱型安裝時 |
|
|
|
|
圖示為按交錯型每一個鏈節安裝側置滾輪例。 交錯型每個鏈節帶側置滾子時，安裝塑料制動滾輪，以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。 |
|
圖是按對稱形每兩個鏈節帶一個側置滾輪的例子。 對稱形每兩個鏈節帶側置滾輪時，安裝塑料制動滾輪，以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。 |
鏈輪遵從ANSI/ASME標準。
可使用標準A系列傳動鏈輪，具體請咨詢隆德技術人員。
由于小齒數會造成輪轂部接觸側置滾子，在使用小齒數鏈輪時，鏈輪的輪轂直徑的選值請咨詢隆德技術人員。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大
■產品尺寸表
|
鏈條尺寸&類型 |
側置滾子類型 |
節距 |
滾子直徑 |
內節內寬 |
鏈板 |
銷軸 |
側置滾輪 |
參考重量 |
||||||
|
P |
R |
W |
T |
寬H |
D |
L1 |
L2 |
L3 |
DS |
HS |
||||
|
通用規格 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
||
|
LD40-SR |
鋼制側置滾子 |
鋼制滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
|
|
LD50-SR |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
|||
|
LD60-SR |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
12.6 |
|||
|
LD80-SR |
25.4 |
15.88 |
15.88 |
3.2 |
24.1 |
7.94 |
19.25 |
35.05 |
37.95 |
28.58 |
15.8 |
|||
|
LD100-SR |
31.75 |
19.05 |
19.05 |
4 |
30.1 |
9.54 |
22.85 |
42.55 |
45.65 |
39.69 |
19 |
|||
|
LD40-SRLM |
鋼制免加油滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.2 |
||
|
LD50-SRLM |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
8.7 |
|||
|
LD60-SRLM |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
11.7 |
|||
|
LD80-SRLM |
25.4 |
15.88 |
15.88 |
3.2 |
24.1 |
7.94 |
19.25 |
35.05 |
37.95 |
28.58 |
14.9 |
|||
|
LD40-SRP |
塑料側置滾子 |
塑料滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
|
|
LD50-SRP |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
|||
|
LD60-SRP |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
12.6 |
|||
|
LD80-SRP |
25.4 |
15.88 |
15.88 |
3.2 |
24.1 |
7.94 |
19.25 |
35.05 |
37.95 |
28.58 |
15.8 |
|||
|
LD100-SRP |
31.75 |
19.05 |
19.05 |
4 |
30.1 |
9.54 |
22.85 |
42.55 |
45.65 |
39.69 |
19 |
|||
|
LD40-SRPE |
導電滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
||
|
LD50-SRPE |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
|||
|
LD60-SRPE |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
12.6 |
|||
|
LD40-SRPKV |
KV滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
||
|
LD50-SRPKV |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
|||
|
LD60-SRPKV |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
12.6 |
|||
|
LD40-SRPB |
帶制動塑料側置滾子 |
塑料制動滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
|
|
LD50-SRPB |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
|||
|
LD60-SRPB |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
12.6 |
|||
|
LD40-SRPBE |
帶彈簧制動導電滾子 |
12.7 |
7.92 |
7.95 |
1.5 |
12 |
3.97 |
9.65 |
17.9 |
19.3 |
15.88 |
7.8 |
||
|
LD50-SRPBE |
15.875 |
10.16 |
9.53 |
2 |
15 |
5.09 |
11.9 |
21.6 |
23.2 |
19.05 |
9.4 |
|||
|
LD60-SRPBE |
19.05 |
11.91 |
12.7 |
2.4 |
18.1 |
5.96 |
15.25 |
27.95 |
30.35 |
22.23 |
12.6 |
|||
注：
1.本體鏈條需要加油，也需要對側置滾子加油。
2.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。
型號表示例
|
LD |
40 |
|
- | 1L | SRP |
- |
T | |
|
|
|
（1） |
|
|
（2） |
（3） |
|
（4） |
（1）鏈條尺寸
（2）側置滾子安裝間隔：1L=每一個鏈節
（3）側置滾子的種類：SR=鋼制滾子，SRLM=鋼制免加油滾子，SRP=塑料滾子，SRPE=導電滾子，SRPKV=KV滾子，SRPB=塑料制動滾子，SRPBE=帶彈簧制動導電滾子
（4）側置滾子安裝位置：T：交錯式，H：對稱式
訂購方法
| 標準包裝訂購 |
|
一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。 1個標準全長使用包含一個接頭供使用。 |
| 如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
| |
| 按所需長度訂購 |
| 可把鏈條編制成您指定的長度交貨。 |
| 請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?a target="_blank">咨詢隆德技術人員。 |
■本體鏈條滾子材質：工程塑料
|
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
|
工程塑料制滾子 |
塑料滾子 |
聚縮醛（白色） |
-20℃-80℃ |
— |
|
塑料制動滾子 |
特殊工程塑料（褐色） |
-20℃-80℃ |
摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。 |
|
|
導電滾子 |
特殊工程塑料（黑色） |
-20℃-80℃ |
體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。 |
|
|
KV滾子 |
特殊工程塑料（黑色） |
-20℃-80℃ |
耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。 |
|
■本體鏈條滾子材質：鋼制
|
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
|
鋼制滾子 |
鋼制滾子 |
鋼淬火品 |
-10℃-150℃ |
需要加油 |
|
不銹鋼滾子 |
SUS304材質 |
-10℃-400℃ |
需要加油 |
|
|
免加油滾子 |
鋼淬火品 |
-10℃-150℃ |
不加油也可長期使用。也可提供帶制動器的滾子。 注：僅適用于部分規格，具體請詢。 |
|
