QTL系列錐套N型

QTL錐套能夠與軸和輪轂實現緊密配合，確保在高速運轉和高負荷條件下連接部位不會出現松動或打滑現象，極大地提高了傳動系統的穩定性和可靠性。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
QTL錐套材質
QTL錐套優點
應用

QTL型錐套很容易安裝在錐孔上，并通過擰緊螺釘緊壓在軸上。錐孔壓緊錐套并緊固在軸上，因此就不需要額外的鍵或銷子。

為確保產品質量，我們采用先進的檢測設備，如三坐標測量儀、硬度計、金相分析儀等，對錐套的尺寸精度、硬度、金相組織等進行精確檢測，確保每一件產品都符合高標準的制造要求。

一般采用優質結構鋼或高牌號灰鑄鐵，表面發藍處理，使錐套具備較好的防腐蝕性能。

連接牢固，不易松動，有效防止設備在運行過程中出現意外事故，保障操作人員的安全。

無論是在高溫、低溫、潮濕還是多塵等惡劣環境下，QTL 錐套都能保持良好的性能，具有較強的環境適應性。

安裝過程迅速，能夠大大縮短設備的停機時間，提高生產效率。拆卸同樣方便，便于設備的維護和部件的更換。

QTL錐套在工程制造、汽車行業、建筑行業中都有廣泛應用。

在汽車的發動機、變速器、傳動軸等部件之間的連接中，QTL 錐套發揮著重要作用。它能夠有效地傳遞動力，同時適應汽車在不同路況下的運行需求。

在各類機床，如車床、銑床、鉆床等設備中，QTL 錐套用于連接電機軸與主軸箱，實現動力的傳遞。它能夠確保高精度的傳動，保證加工精度和效率。

技術參數

點擊圖片放大

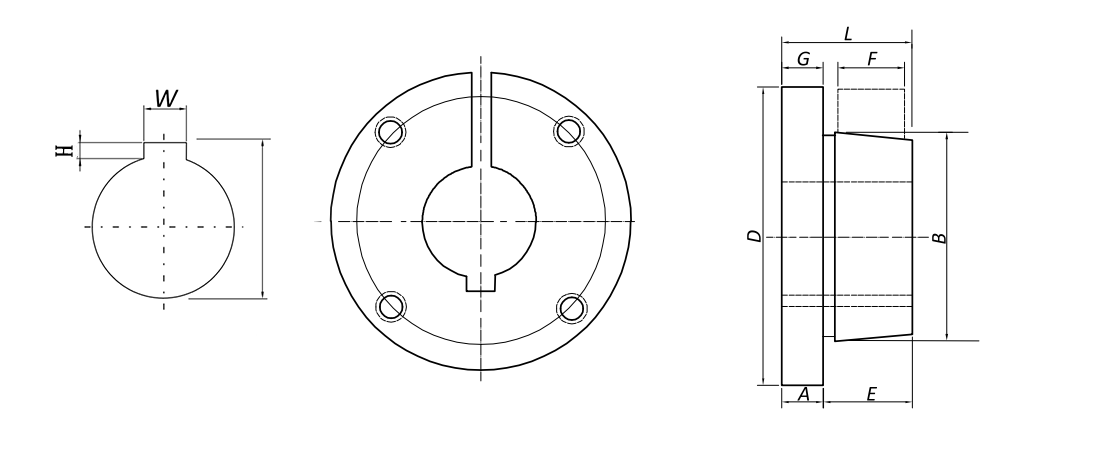

■產品本體結構詳見如上圖

上圖為QTL系列錐套N型套尺寸圖。

■尺寸表

QTL錐套型號

主要
尺寸

六角螺釘

孔徑

鍵槽

孔徑

鍵槽

**G

螺栓分布圓直徑

寬(W)×深(H)

inch

1 1/2

6 98/99

6 5/8

6 1/4

9/16

8 1/8

8 1/2

4 7/8x8

2 7/16

5/8x5/16

4 7/16

1x1/2

2 1/2

4 1/2

2 9/16

4 5/8

1 1/4x5/8

2 5/8

4 3/4

2 11/16

4 7/8

2 3/4

4 15/16

2 13/16

3/4x3/8

2 7/8

5 1/4

1 1/4x1/4

2 15/16

5 3/8

5 7/16

3 1/8

5 1/2

3 3/16

5 5/8

1 1/2x1/4

3 1/4

5 3/4

3 5/16

7/8x7/16

5 7/8

3 3/8

3 7/16

3 1/2

3 5/8

7/8x7/16

3 3/4

3 1/8

1x1/2

3 15/16

4 1/8

4 3/16

4 1/4

4 3/8

注：

*F=配合孔長度

**G=QTL錐套與配合輪轂之間的間隙

帶“+”標記的型號請具體咨詢本公司

錐套內孔范圍

QTL錐套型號	最小孔徑	最大孔徑
	最小孔徑	全鍵槽	淺鍵槽	無鍵槽
	inch	inch	inch	inch
JA	3/8	1	1 3/16	1 1/4
SH	1/2	1 3/8	1 5/8	1 11/16
SDS	1/2	1 5/8	1 15/16	2
SD	1/2	1 5/8	1 15/16	2
SK	1/2	2 1/8	2 1/2	2 5/8
SK	1/2	2 1/8	2 1/2	2 9/16
SF	1/2	2 1/4	2 7/8	2 15/16
E	7/8	2 7/8	3 1/2	-
F	1	3 1/4	3 15/16	4
J	11/2	3 13/16	4 1/2	-
M	2	4 11/16	5 1/2	-
N	2 7/16	5 1/16	5 7/8	-
P	2 15/16	5 13/16	7	-
W	4	7 1/2	8 1/2	-
S	6	8 1/4	10	-

安裝說明

QTL系列錐套N型錐套的安裝方式為正向安裝。

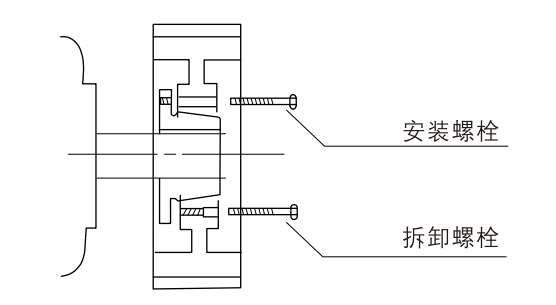

襯套法蘭朝向電機，如下圖所示。

安裝：將QTL錐套安裝在產品輪轂上，通過產品輪轂上的鉆孔插入螺栓。將螺栓擰緊到錐套法蘭的螺紋孔中。將松散組裝的部件(法蘭頭)滑動到軸上所需的位置。將每個螺帽交替均勻地?cái)Q緊至規定的扳手扭矩。
拆卸：拆卸螺栓，將其放入產品中心的螺紋孔中。當它們被拉起時，它們將充當錐套法蘭上的千斤頂螺絲，以釋放錐套和輪轂之間的抓緊力。
